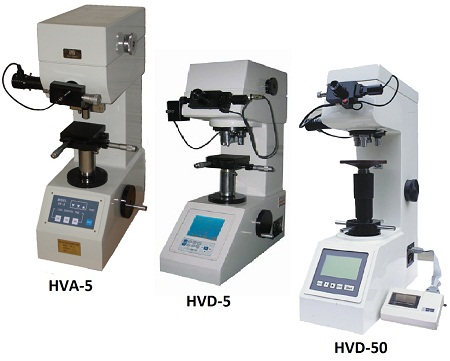

Твердомеры Виккерса и микро Виккерса
? производство МИКРОТЕХ (Украина)
? по степени автоматизации рабочего цикла испытаний твердомеры HVA относится к приборам с ручным приводом подъема (опускания) предметного стола и автоматическим циклом приложения (снятия) испытательных нагрузок. Твердомер имеет электронный таймер, позволяющий ступенчато устанавливать время выдержки образца под нагрузкой.
? панель управления прибора позволяет контролировать процесс испытания – приложение испытательной нагрузки, выдержка под нагрузкой и снятие нагрузки. Измерения диагоналей отпечатка проводятся с помощью оптического микрометра.
| Параметр |
HVA-1
|
HVA-5
| HVA-50 |
|---|---|---|---|
| Диапазон измерений | 5-3000 HB | 5-2900 HB | |
| Усиние нагрузки, Н | 0.09807, 0.2452, 0.4904, 0.9807, 1.961, 2.942, 4.904, 9.807 | 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42,49.03 | 9.807, 49.03, 98.07, 196.1, 294.2, 490.3 |
| Макс. высота образца, мм | 75 | 130 | 180 |
| Глубина, мм | 100 | 100 | 125 |
| Автоматическая нагрузка | 5-60 сек, 12 шагов | ||
| Увелич. измерит., крат | 125х; 500х | 125х; 250х | |
| Цена дел., мкм | 0,25 | 1 | |
| Столики | координатный стол (100х100мм, ход 25х25мм, подвод 0,01мм), большой и малый призматические | большой и малый плоский, призматический | |
| Индентер | алмазная пирамида | ||
| Габариты, мм | 340х160х375 | 438х376х685 | 580х260х730 |
| Масса, кг | 40 | 50 | 90 |
| Цена,
UAH *
| 361800 |
297000
| 372600 |
по степени автоматизации рабочего цикла испытаний твердомеры HVD относятся к приборам с ручным приводом подъема (опускания) предметного стола и автоматическим циклом приложения (снятия) испытательных нагрузок. Нагрузка в твердомерах HVD устанавливается электромеханическим способом с панели управления (прибор не комплектуется грузами). На дисплее также индицируются режимы испытаний, диаметр шарика индентора, время выдержки образца под нагрузкой.
? значение твердости автоматически отображается на LCD-дисплее в цифровом виде после ввода размера отпечатка, измеренного с помощью отсчетного микроскопа.
| Параметр |
HVD-1
|
HVD-5
| HVD-50 |
|---|---|---|---|
| Диапазон измерений | 5-3000 HB | 5-2900 HB | |
| Усилие нагрузки, Н | 0.09807, 0.2452, 0.4904, 0.9807, 1.961, 2.942, 4.904, 9.807 | 1.961, 2.942, 4.903, 9.807, 19.61, 24.52, 29.42,49.03 | 9.807, 49.03, 98.07, 196.1, 294.2, 490.3 |
| Макс. высота образца, мм | 75 | 130 | 180 |
| Глубина, мм | 100 | 100 | 125 |
| Индикация | вывод результатов измерений на LCD дисплей | ||
| Шкалы | пересчет шкалы Роквелла, Бринелля | ||
| Автоматическая нагрузка | 5-60 сек, 12 шагов | ||
| Увелич. измерит., крат | 125х; 500х | 125х; 250х | |
| Цена дел., мкм | 0,25 | 0,5 | |
| Столики | координатный стол (100х100мм, ход 25х25мм, подвод 0,01мм), большой и малый призматические | большой и малый плоский, призматический | |
| Индентер | алмазная пирамида | ||
| Принтер | + | ||
| Габариты, мм | 470х320х500 | 486х337х657 | 580х260х730 |
| Масса, кг | 40 | 68 | 90 |
| Цена,
UAH *
| 507600 |
448200
| 496800 |
документ PDF скачать (13 Мб)
