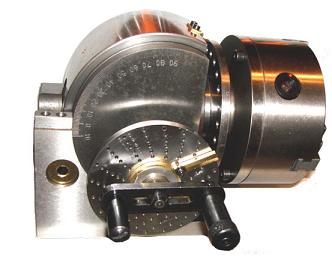

Универсальные делительные головки применяются в качестве универсальных делительных приспособлений (УДГ) к металлорежущим станкам. В сочетании с различными приборами универсальные делительные головки служат для измерения параметров шлицевых, шпоночных и деталей с элементами зубчатых зацеплений.
Универсальные делительные головки имеют цену деления 2/ 5/ 10/ 30 и 60 сек, для метрологических задач применяют более точные оптические делительные головки (ОДГ).
| Тип | Цена опт, EUR |
|||||||
| Сменные шестерни | Точность кругов. движ., мм/м | Соосность, мм/м | Угловая точность | Угловое перемещение шпинделя, мм/м | Наклон, град | Преобразование | ||
| УДГ-160 | - | 0,015 | 0,02 | 1'30" | 0,01 | -10??90? | 40:1 | 760 |
| УДГ-200 | - | 0,015 | 0,02 | 1'30" | 0,01 | -10??90? | 40:1 | 900 |
| УДГ-200-S | 12 шт. | 0,015 | 0,02 | 1'30'' | 0,01 | -10??90? | 40:1 | 1150 |
*Цены указаны без учета НДС 20%
Патроны для универсальных делительных головок
| Тип | Цена, грн | |
| Размер, мм | ||
| 125 | 125 | |
| 160 | 125 | |
| 200 | 200 |
*Цены указаны без учета НДС 20%
документ PDF скачать (100 Мб)
