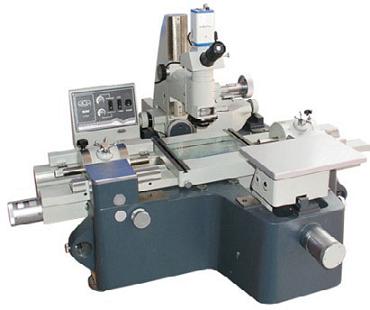

Измерительные микроскопы (инструментальные и универсальные) предназначены для измерения длин, углов, элементов резьб, конусов и различных профилей изделий.
Методы измерения микроскопов измерительных - проекционный и осевого сечения.
В Украине в настоящее время наблюдается массовая тенденция модернизации измерительных микроскопов посредством установки линейных шкал дискретностью 1 и 0,5 мкм и блоков цифровой индикации производства МИКРОТЕХ®.
К микроскопам для контроля резьб относятся:
1) Микроскопы инструментальные:
- микроскопы мод. ММИ с пределом измерения до 75 мм;
- микроскопы мод. БМИ с ц.д. микрометрического винта 0,005 мм или дискретностью отсчета по цифровому отсчетному устройству 1 и 5 мкм в пределах измерения до 150 мм.
2) Микроскопы универсальные мод. УИМ-21 или УИМ-23 с ц.д. 1 мкм с диапазоном измерения до 500 мм;
Тип | Пределы измер. по осям, мм | |||||||
Тип | Цена деления, мм | X | Y | Z | Увеличение, крат | Измерение | ||
УИМ-21 | УИМ-21 | 0,0002 | 200 | 100 | 100 | 150 | оптич. | |
УИМ-21Ц | УИМ-21Ц | 0,0002 | 200 | 100 | 100 | 210 | ПК+ССD | |
БМИ | БМИ | 0,005 | 50 | 150 | 100 | 50 | оптич. |
*Цены указаны без учета НДС 20%
